SlideKamera ATLAS MODULAR - модульный слайдер

SlideKamera ATLAS MODULAR - модульный слайдер
915 900.00 руб.
Производитель
Slidekamera

Товара нет в наличии

Заказать


Аренда в Москве
Инструкция по эксплуатации

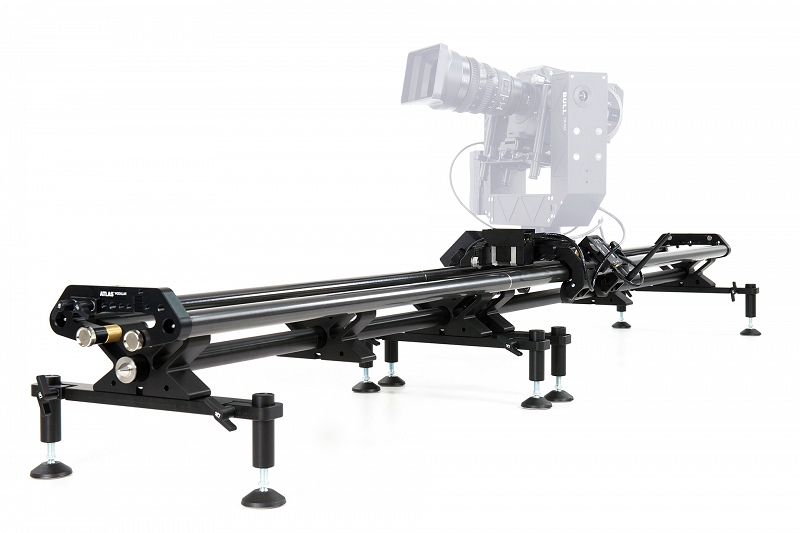

Модульный слайдер Slidekamera ATLAS разработан в сотрудничестве с операторами и решает много проблем. Слайдер позволяет работать с телевизионными камерами Ikegami, видеокамерами ARRI, камкордерами Sony, Panasonic и другими цифровыми видеокамерами. При проектировании основными требованиями были модульность конструкции, простота сборки и разборки слайдера одним человеком и легкий вес.



Конструкция слайдера ATLAS позволяет легко соединять модули и таким образом получать слайдер длиной 4 м, 8 м или длиннее в зависимости от потребностей. Все разработано таким образом, что для монтажа и демонтажа не используются дополнительные инструменты, все встроено в модули.
Даже при значительном весе камеры (например, камера с дополнительными аксессуарами) не происходит изгиба направляющих.
Каждая секция имеет четыре ножки, которые регулируются для установки на поверхность. Это позволяет легко горизонтировать слайдер при установке.

Слайдер Slidekamera ATLAS MODULAR достаточно универсальное оборудование.
В малых помещениях или в случае если необходимо сделать короткий проезд камеры, можно использовать только одну стандартную секцию 0,8 м или 1,2 м.

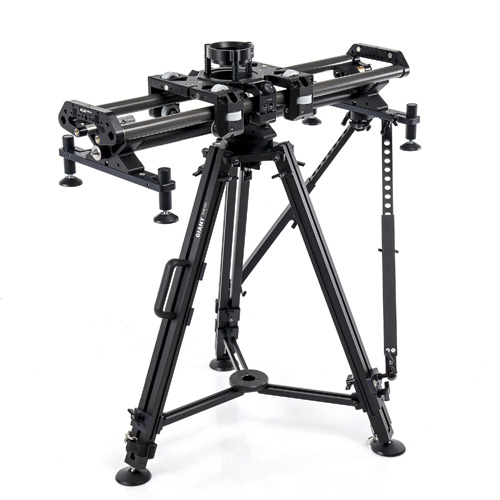

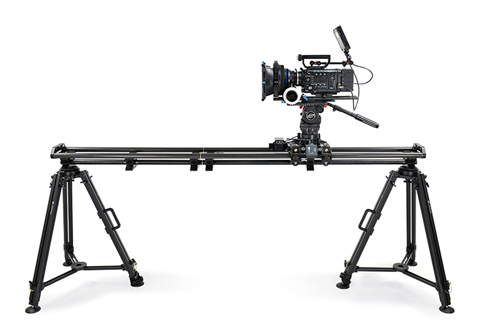

При этом ее можно установить на один штатив с использованием двойной поддержки для штативов HSTA-2 DUAL.

Конструкция из трех трубок (ферма) обеспечивает высокую жесткость и прочность во всех направлениях.

(представлен комплект 2 м, состоящий из секций 0,8 м + 1,2 м)

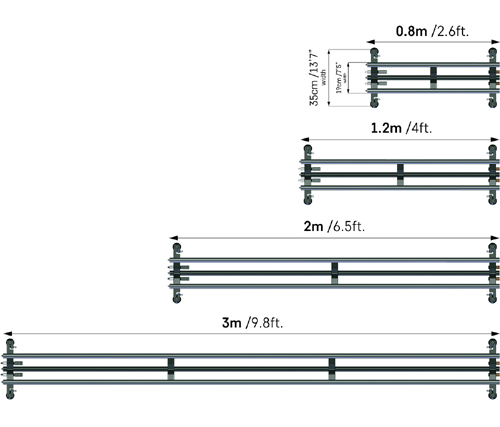

Благодаря этому можно смело монтировать слайдеры различной длины с помощью стандартных секций 0,8 м, 1,2 м., 2 м и 3 м.

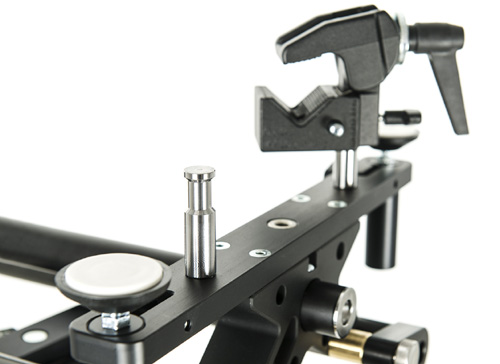

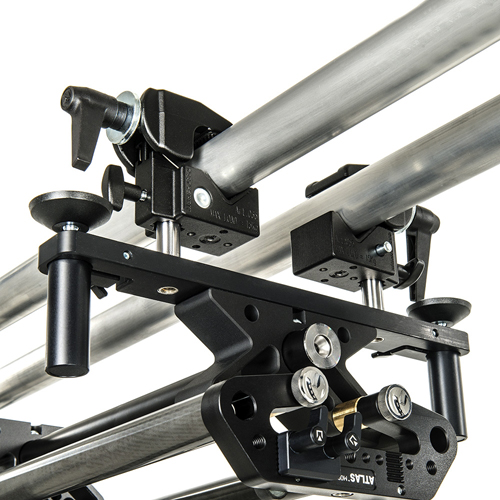

Так же слайдер с успехом может крепиться вверх ногами как к штативам, так и к потолку.




При использовании слайдера в перевернутом виде рекомендуется использовать моторизированную голову Slidekamera X-HEAD. Эта голова более приспособлена для такого рода работы.

По ссылке представлен проект работы модульного слайдера в перевернутом виде.

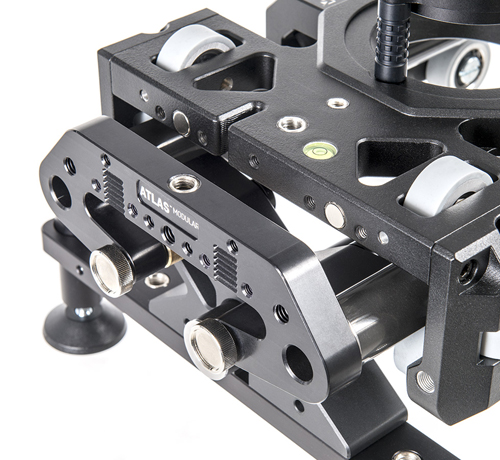

Дополнительно на концах слайдера установлены магнитные концевые ограничители, которые выполняют роль тормозов, когда каретка приближается к концу направляющей.



Это очень практичная вещь, которая облегчает оператору, сконцентрированного на видеосъемке и не задумывающегося в какой точке находится каретка с камерой. В случае отсутствия магнитов каретка с камерой ударится о боковину, а при наличии мягкое торможение каретки сигнализирует о приближении к концу слайдера.

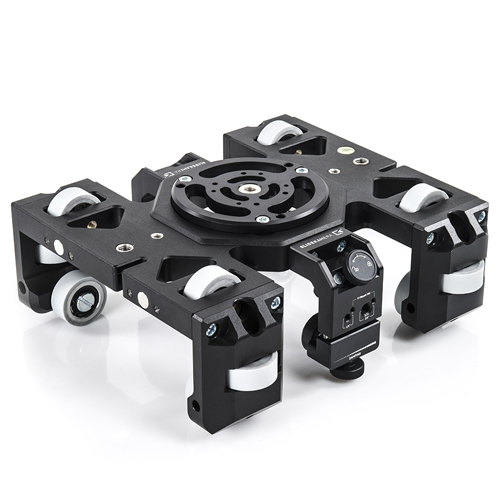

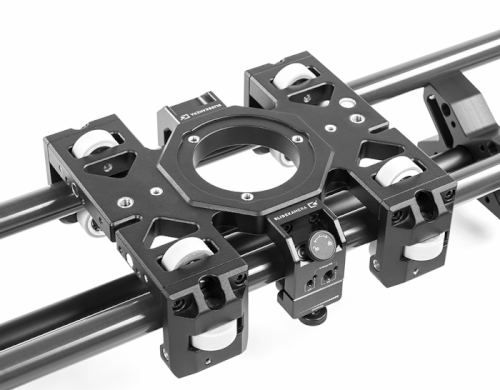

Каретка модульного слайдера включает в себя 12 роликов из специально подобранной твердой резины. Благодаря правильно сбалансированному расположению роликов, каретка может перемещаться при любом расположении направляющих: горизонтально, вверх ногами или под углом. Каретка снабжена рядом аксессуаров облегчающих работу с ней.

Она снабжена стояночным тормозом, демпфирующим (затухающим) тормозом, чашами 75/100 мм, кронштейнами, позволяющими приподнять чашу над кареткой и тд.

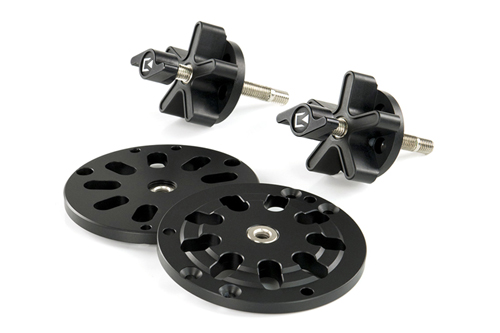

Для правильной установки слайдера на штативе предусмотрены центрирующие адаптеры, которые устанавливаются в середину чаши штативов диаметром 75 или 100 мм.



Помимо центрирующего адаптера для установки слайдера на штативе необходим универсальный винт 3/8" HCZ PRO (в комплект не входит).

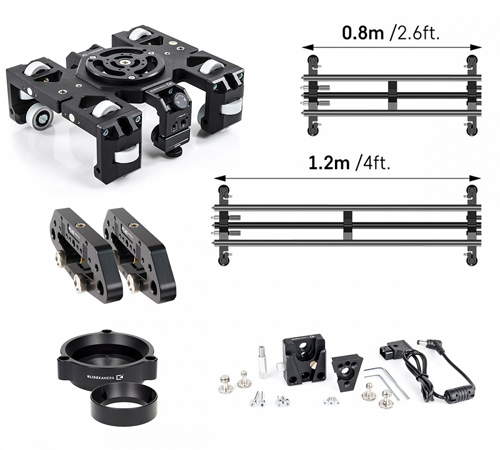

КОМПЛЕКТАЦИЯ

  • две алюминиевые секции длиной 0,8 м и 1,2 м с ножками
  • каретка с чашами 100 мм / 75 мм
  • два концевых магнитных бампера

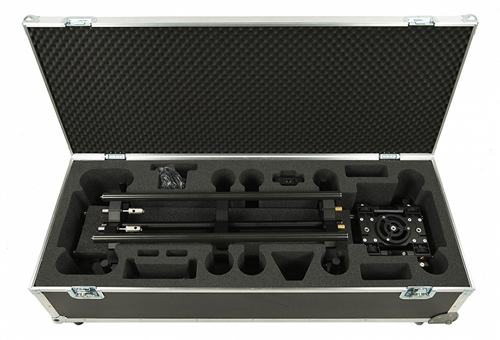

Кейс для комплекта модульного слайдера ATLAS MODULAR

Имеется возможность заказать кейс для полного комплекта. Помимо комплекта слайдера в кейсе предусмотрено место для дополнительных аксессуаров, таких как центрирующие адаптеры, электропривод, универсальные винты HCZ PRO и тп.

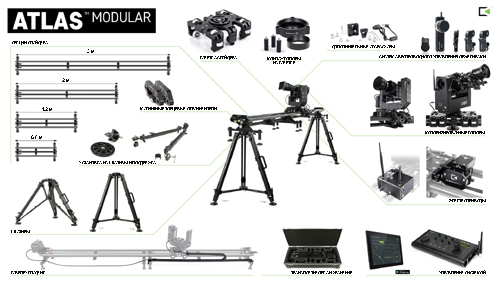

ДИАГРАММА СОСТАВА СИСТЕМЫ МОДУЛЬНОГО СЛАЙДЕРА

(для увеличения нажмите на диаграмму)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Применение: обеспечивает плавное перемещение тяжелых видео- и кинокамер
Длина направляющей: секция 0,8 м
                                          секция 1,2 м
Вес: секция 0,8 м - 6 кг
        секция 1,2 м - 8,5 кг
         каретка - 3 кг
Расстояние между трубками: 160 мм
Максимальная ширина ножек: 400 мм
Диапазон регулировки высоты ножек: 20 мм
НАГРУЗКА: 40 кг
Монтажные отверстия направляющей:
      секция 0,8 м
            - три монтажные пластины с разъемами 3/8"
            - шесть монтажных отверстий М5
            - четыре углубления для шестигранных винтов М4, конфигурация Manfrotto
      секция 1,2 м
            - три монтажные пластины с разъемами 3/8"
            - шесть монтажных отверстий М5
            - четыре углубления для шестигранных винтов М4, конфигурация Manfrotto
Типы монтажных пластин:
             - срединная монтажная пластина для крепления слайдера непосредственно на штатив
             - боковые монтажные пластины для крепления слайдера непосредственно на штатив или установки слайдера на поверхность
Монтажные отверстия каретки:
            - два отверстия 3/8" на верней поверхности
            - шесть монтажных 1/4", по три с боковых сторон
            - восемь отверстий M6 в передней и задней части для аксессуаров
            - восемь отверстий M6 во внутренней части
Центральная монтажная пластина каретки:
            - чаши 150 мм / 100 мм/ 75 мм
            - плоский адаптер с винтами 1/4" и 3/8" и восемь отверстий М4, конфигурация Manfrotto
Пузырьковый уровень
            - 1 шт на каретке
            - 1 шт на секции
Материал: алюминий
